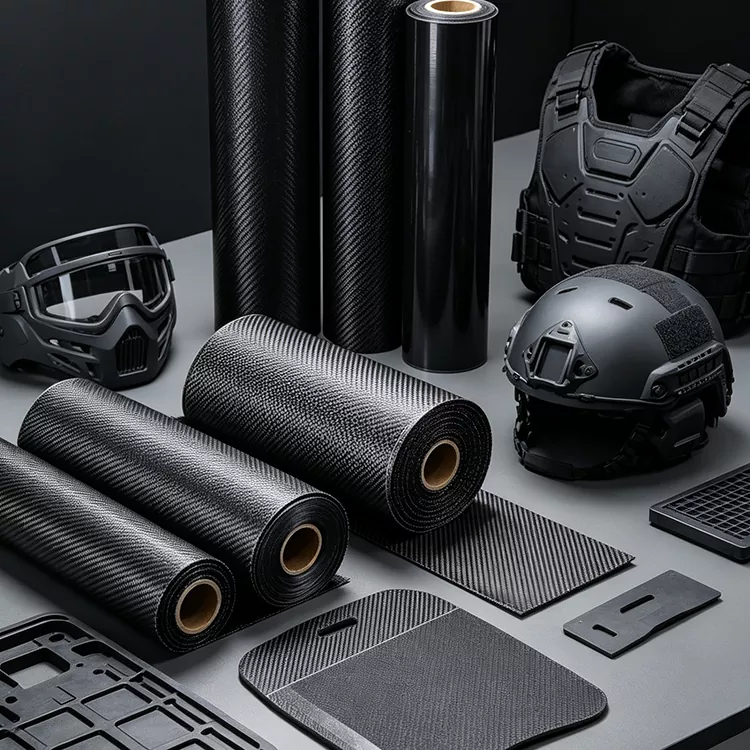

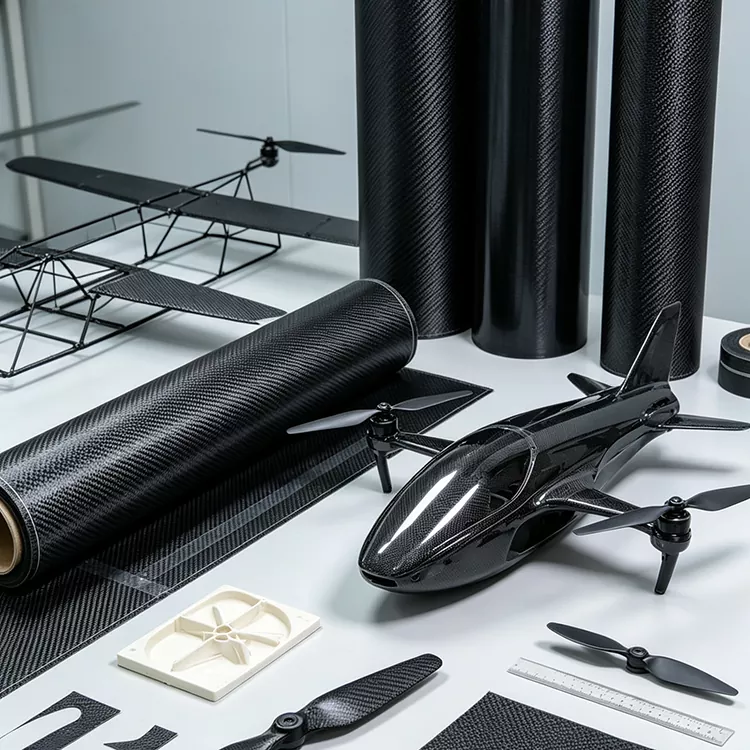

3K UD اور دو طرفہ کاربن فائبر پری پریگ فیبرک

3K UD اور Bidirectional Carbon Fiber Prepreg Fabric دو مختلف فائبر انتظامات میں 3K کاربن فائبر ریانفورسمنٹ کو پہلے سے رنگے ہوئے رال میٹرکس کے ساتھ جوڑتا ہے۔ UD کی تعمیر مسلسل ریشوں کو بنیادی طور پر ایک سمت میں مرکوز کرتی ہے، جبکہ دو طرفہ تعمیر دو اہم سمتوں میں کمک فراہم کرتی ہے۔ ان کے درمیان انتخاب بنیادی طور پر لوڈ پاتھ، ٹکڑے ٹکڑے کی ساخت اور تیار شدہ جامع حصے کی جیومیٹری سے متعلق ہے۔

جامع مینوفیکچررز کے لیے، یہ فرق صرف 3K عہدہ سے زیادہ اہم ہے۔ غالب ٹینسائل، موڑنے یا محوری بوجھ کے ساتھ ایک جزو ایک متعین فائبر سمت کے ارد گرد بنے ہوئے لیمینیٹ سے فائدہ اٹھا سکتا ہے، جب کہ دو سمتوں میں بوجھ کے شکار پینل یا شیل کو زیادہ متوازن کمک کے انتظام کی ضرورت ہو سکتی ہے۔

UD اور دو طرفہ فائبر کی تعمیر

UD کی تعمیر کے ساتھ، مسلسل کاربن ریشے بنیادی طور پر ایک سمت میں مرکوز ہوتے ہیں۔ یہ مواد کو ان اجزاء کے لیے موزوں بناتا ہے جہاں انجینئرنگ ڈیزائن میں واضح بنیادی بوجھ کا راستہ ہوتا ہے، جیسے شافٹ، بیم، سلاخیں اور لمبے ساختی حصے۔

دو طرفہ تعمیر دو بنیادی سمتوں میں کمک فراہم کرتی ہے۔ اسے پینلز، کور، ہاؤسنگز اور دیگر اجزاء کے لیے سمجھا جا سکتا ہے جہاں لیمینیٹ کو بنیادی طور پر ایک سمت کے بجائے دو محوروں پر بوجھ اٹھانے کی ضرورت ہوتی ہے۔

فائبر کا انتظام خود سے تیار شدہ حصے کی کارکردگی کا تعین نہیں کرتا ہے۔ فائبر گریڈ، فائبر والیوم فریکشن، رال سسٹم، لیمینیٹ اورینٹیشن، پلائیز کی تعداد، کنسولیڈیشن اور کیورنگ کنڈیشنز سبھی حتمی جامع خصوصیات میں حصہ ڈالتے ہیں۔

3K کا کیا مطلب ہے؟

3K عہدہ سے مراد کاربن فائبر ٹو ہے جس میں تقریباً 3,000 انفرادی تنت ہوتے ہیں۔ یہ کسی مخصوص طاقت کے گریڈ کے بجائے فائبر بنڈل کے سائز کی وضاحت کرتا ہے۔

مواد کے انتخاب کے لیے، 3K کو کاربن فائبر گریڈ، رال سسٹم اور کمک کی تعمیر کے ساتھ مل کر سمجھا جانا چاہیے۔ ایک 3K ٹو کو مختلف ٹکڑے ٹکڑے کے فن تعمیر میں استعمال کیا جا سکتا ہے، اور حتمی جامع خصوصیات کا انحصار اس بات پر ہے کہ کمک کس طرح اورینٹڈ، مضبوط اور ٹھیک ہوتی ہے۔

UD اور دو طرفہ مواد کا موازنہ کرتے وقت یہ فرق خاص طور پر متعلقہ ہے۔ 3K عہدہ فائبر ٹو کی شناخت کرتا ہے، جبکہ UD یا دو طرفہ تعمیر یہ بیان کرتی ہے کہ اس کمک کو پری پریگ کے اندر کس طرح ترتیب دیا جاتا ہے۔

مادی معلومات

فائبر سمت کا انتخاب

3K UD اور دو طرفہ کاربن فائبر پری پریگ فیبرک کے لیے، پہلا عملی سوال یہ ہے کہ تیار شدہ جزو سے اس کا بوجھ کیسے اٹھانے کی توقع کی جاتی ہے۔ کمک کا اہتمام کیا جانا چاہئے تاکہ لیمینیٹ وہ مواد فراہم کرے جہاں ڈیزائن کی ضرورت ہوتی ہے، نہ کہ صرف کپڑے کی ظاہری شکل کی بنیاد پر UD یا دو طرفہ تعمیر کا انتخاب کریں۔

یو ڈی کنسٹرکشن

UD کمک کو عام طور پر شافٹ، سلاخوں، شہتیروں اور دیگر لمبے حصوں کے لیے سمجھا جاتا ہے جس میں ایک متعین بنیادی بوجھ سمت ہے۔ اضافی آف ایکسس پلیز کو ٹکڑے ٹکڑے میں شامل کیا جاسکتا ہے جب جزو کو ثانوی سمتوں میں بھی کمک کی ضرورت ہو۔

دو طرفہ تعمیر

دو طرفہ کمک کو پینلز، کور، ہاؤسنگز اور دیگر حصوں کے لیے سمجھا جا سکتا ہے جہاں بوجھ یا سختی کے تقاضے دو بنیادی سمتوں میں پھیلے ہوئے ہیں۔ دونوں سمتوں کے درمیان اصل توازن مواد کی تعمیر اور ٹکڑے ٹکڑے کے شیڈول پر منحصر ہے۔

ٹکڑے ٹکڑے ڈیزائن

پری پریگ کی تعمیر کو الگ تھلگ شیٹ کے بجائے مکمل ٹکڑے ٹکڑے کے حصے کے طور پر جانچنا چاہئے۔ فائبر اورینٹیشن، پلائی سیکوینس، موٹائی، رال کا مواد اور کنسولیڈیشن کے حالات اس بات پر اثر انداز ہوتے ہیں کہ تیار شدہ کمپوزٹ کے ذریعے بوجھ کیسے منتقل ہوتے ہیں۔

عام ایپلی کیشنز

مواد کو جامع اجزاء کے لیے سمجھا جا سکتا ہے جہاں دشاتمک کمک اور کنٹرول شدہ رال مواد کی ضرورت ہوتی ہے۔ مناسب تعمیر کا انحصار حصہ جیومیٹری، لوڈنگ کی حالت، مولڈنگ کا طریقہ اور مطلوبہ لیمینیٹ موٹائی پر ہے۔

کھیلوں کا سامان

مواد کو ہلکے وزن کے کھیلوں کے ڈھانچے میں استعمال کیا جا سکتا ہے جہاں سختی، تھکاوٹ کا رویہ اور بڑے پیمانے پر ڈیزائن کے اہم تحفظات ہیں۔ ممکنہ ایپلی کیشنز میں گولف شافٹ، سائیکل کے پرزے، ریکیٹ کے ڈھانچے، پیڈلز اور دیگر مولڈ کمپوزٹ پرزے شامل ہیں۔

آٹوموٹو اجزاء

آٹوموٹو ایپلی کیشنز میں ہلکے وزن والے پینل، کمک کے اجزاء، منتخب ساختی حصے اور کارکردگی پر مبنی اجزاء شامل ہو سکتے ہیں۔ UD کی تعمیر پر غور کیا جا سکتا ہے جہاں حصے کا ایک متعین بنیادی بوجھ کا راستہ ہے، جبکہ دو طرفہ کمک استعمال کی جا سکتی ہے جہاں دو محوروں کے پار سپورٹ درکار ہو۔

صنعتی جامع حصے

صنعتی ایپلی کیشنز میں پینل، ہاؤسنگ، بریکٹ، بیم، سلاخیں اور ہلکے وزن کے سامان کے اجزاء شامل ہو سکتے ہیں۔ ترجیحی تعمیر کا انحصار اس بات پر ہوتا ہے کہ آیا جزو کی بوجھ کی سمت غالب ہے یا اسے متعدد سمتوں میں کمک کی ضرورت ہے۔

الیکٹرانک آلات

منتخب کردہ سامان کی رہائش اور ساختی اجزاء کے لیے، کاربن فائبر کم وزن اور ساختی معاونت فراہم کر سکتا ہے۔ چونکہ کاربن فائبر برقی طور پر کنڈکٹیو ہے، اس لیے برقی تنہائی اور برقی مقناطیسی ضروریات کو مکمل اسمبلی ڈیزائن کا حصہ سمجھا جانا چاہیے۔

پیداوار سے پہلے مواد کا انتخاب

ایک نئے جامع پروجیکٹ کے لیے، مواد کو صرف پروڈکٹ کے نام کے بجائے جزو اور مینوفیکچرنگ کے عمل کے مطابق بیان کیا جانا چاہیے۔ اہم معلومات میں مطلوبہ فائبر کنسٹرکشن، رال سسٹم، چوڑائی، موٹائی، لیمینیٹ شیڈول اور مولڈنگ کا طریقہ شامل ہے۔

UD حصوں کے لیے، بنیادی فائبر سمت کی شناخت کسی بھی مطلوبہ آف ایکسس کمک کے ساتھ کی جانی چاہیے۔ دو طرفہ حصوں کے لیے، مطلوبہ کمک توازن اور پلائی واقفیت کی تصدیق ہونی چاہیے۔ یہ تفصیلات اس بات کا تعین کرنے میں مدد کرتی ہیں کہ آیا مواد کی تفصیلات مطلوبہ بوجھ کے راستے سے مطابقت رکھتی ہیں۔

پیداوار سے پہلے رال کی ضروریات کی بھی تصدیق کی جانی چاہئے۔ چونکہ یہ پری پریگ میٹریل ہے، اس لیے رال سسٹم اور رال کا مواد ہینڈلنگ، اسٹوریج، مولڈنگ اور کیورنگ کے حالات کو متاثر کرتا ہے۔ جہاں مواد کو موجودہ پروڈکشن کے عمل میں ضم کیا جا رہا ہے، گاہک کے موجودہ پروسیسنگ پیرامیٹرز یا مواد کی تفصیلات کو بطور حوالہ استعمال کیا جا سکتا ہے۔

اکثر پوچھے گئے سوالات

3K UD کاربن فائبر پری پریگ کیا ہے؟

یہ ایک پری پریگ ہے جس میں 3K کاربن فائبر ری انفورسمنٹ کا استعمال کیا جاتا ہے جو بنیادی طور پر ایک سمت میں ترتیب دیا جاتا ہے اور مولڈنگ سے پہلے رال میٹرکس کے ساتھ مل جاتا ہے۔ یہ جامع حصوں کے لیے موزوں ہے جہاں کمک کو بوجھ کی ایک متعین سمت کی پیروی کرنے کی ضرورت ہے۔

UD اور دو طرفہ کاربن فائبر میں کیا فرق ہے؟

UD زیادہ تر مسلسل ریشوں کو ایک بنیادی سمت میں رکھتا ہے۔ دو طرفہ تعمیر دو بنیادی سمتوں میں کمک فراہم کرتی ہے۔ انتخاب لوڈ کے حالات، حصہ جیومیٹری اور تیار جزو کے ٹکڑے ٹکڑے کے ڈیزائن پر منحصر ہے۔

کیا مواد پہلے ہی رال پر مشتمل ہے؟

جی ہاں یہ ایک پری پریگ میٹریل ہے، یعنی کاربن فائبر ری انفورسمنٹ کو پہلے ہی رال میٹرکس کے ساتھ جوڑ دیا گیا ہے۔ مخصوص رال نظام اور رال مواد منتخب تفصیلات کے لئے تصدیق کی جانی چاہئے.

کیا 3K طاقت کا درجہ ایک جیسا ہے؟

نمبر 3K کاربن فائبر ٹو کی تخمینی فلیمینٹ گنتی کو بیان کرتا ہے۔ حتمی جامع کارکردگی کا انحصار فائبر گریڈ، رال سسٹم، فائبر والیوم فریکشن، لیمینیٹ اورینٹیشن اور کیورنگ کنڈیشنز پر بھی ہوتا ہے۔

کیا مواد اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں Yuruis میک ٹو آرڈر پروڈکشن فراہم کرتا ہے اور مطلوبہ ایپلی کیشن اور مینوفیکچرنگ کے عمل کے مطابق حسب ضرورت سائز، چوڑائی اور پروجیکٹ کی دیگر ضروریات پر تبادلہ خیال کرسکتا ہے۔

کون سی صنعتیں اس قسم کی پری پریگ استعمال کرتی ہیں؟

ایپلی کیشنز میں کھیلوں کا سامان، آٹوموٹو اجزاء اور صنعتی جامع پرزے شامل ہو سکتے ہیں۔ جب مواد اور برقی ضروریات ایپلی کیشن کے ساتھ مطابقت رکھتی ہوں تو منتخب الیکٹرانک آلات کے ڈھانچے کاربن فائبر مرکبات بھی استعمال کر سکتے ہیں۔

کوٹیشن کی درخواست کرتے وقت مجھے کون سی معلومات فراہم کرنی چاہیے؟

مطلوبہ چوڑائی، موٹائی، فائبر کی تعمیر، رال کی ضرورت، اطلاق، مولڈنگ کا طریقہ اور تخمینہ مقدار فراہم کرنے سے مناسب تفصیلات کا تعین کرنے میں مدد ملے گی۔ ساختی حصوں کے لیے، ایک ڈرائنگ یا ٹکڑے ٹکڑے کا شیڈول بھی ضروری فائبر واقفیت کی تصدیق کے لیے مفید ہو سکتا ہے۔
