کاربن فائبر کی سطح فلامنٹ سمیٹنے کے لیے محسوس کی گئی۔

فلیمینٹ وائنڈنگ بنیادی طور پر کمک کی جگہ، سمیٹنے والے زاویہ اور ٹکڑے ٹکڑے کی طاقت سے متعلق ہے۔ لیکن سطح کی پرت اس بات پر بھی اثر انداز ہوتی ہے کہ تیار شدہ مرکب پیداوار کے دوران کیسا لگتا ہے اور برتاؤ کرتا ہے۔

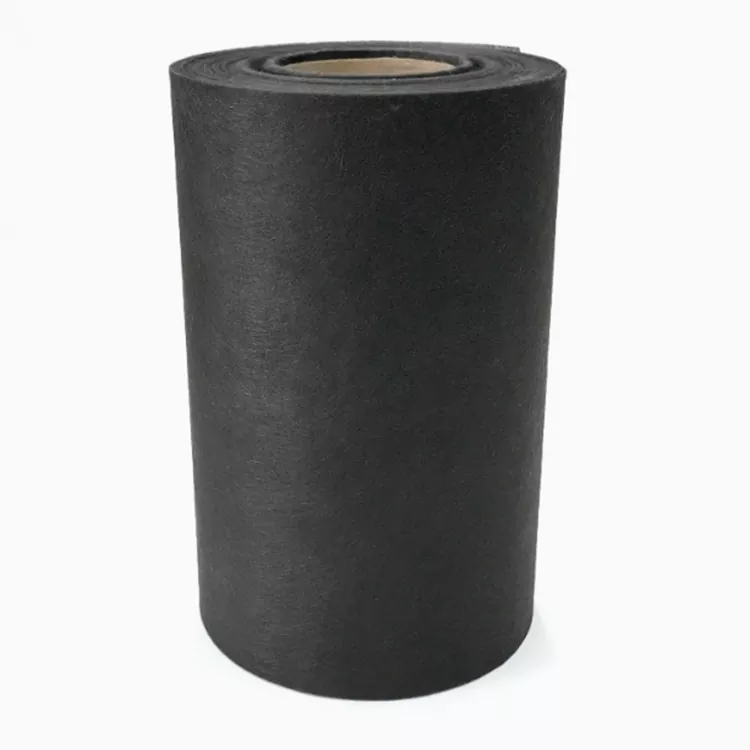

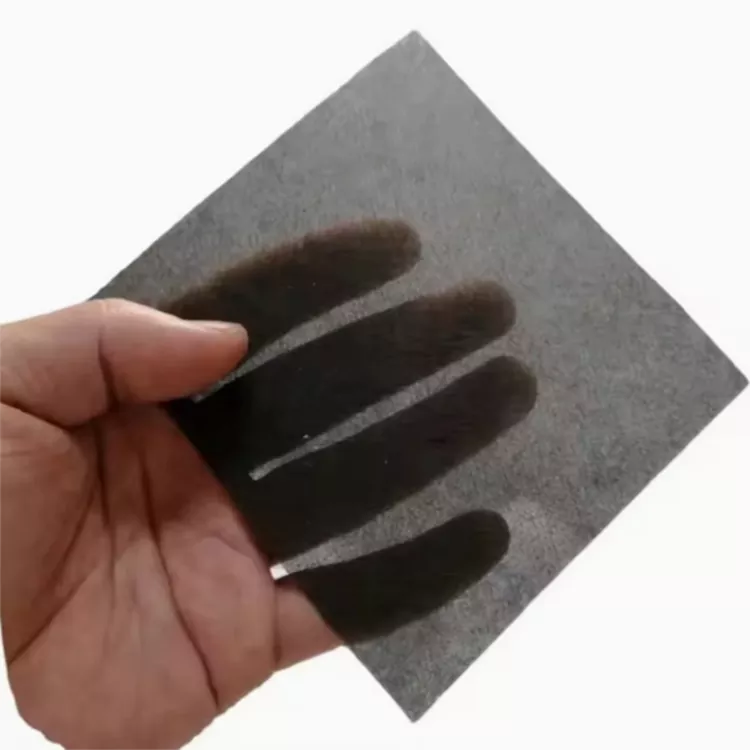

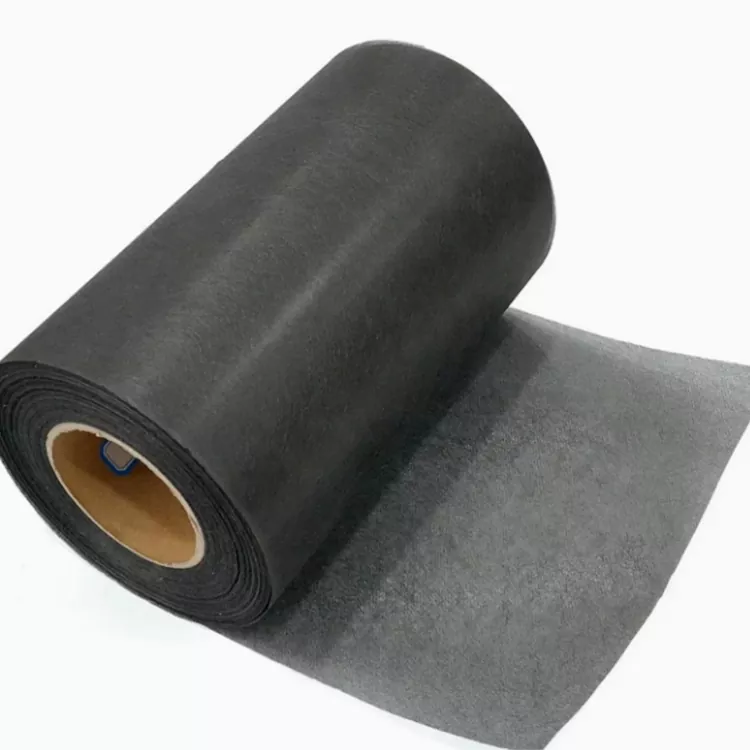

کاربن فائبر سرفیس فیلٹ فار فلیمینٹ وائنڈنگ ایک غیر بنے ہوئے مواد ہے جو کٹے ہوئے کاربن فائبر سے بنایا گیا ہے۔ یہ بیلناکار اور خم دار مرکب حصوں پر تقسیم شدہ کاربن فائبر پرت کے طور پر استعمال ہوتا ہے، جہاں صرف مرکزی سمیٹنے والی کمک ایک واضح فائبر پیٹرن چھوڑ سکتی ہے۔

محسوس مسلسل ساختی کمک کا متبادل نہیں ہے۔ اس کا ٹکڑے ٹکڑے میں ایک مختلف کردار ہے: سطح کی کوریج، فائبر کی تقسیم اور رال کے نظام کے ساتھ تعامل۔

فلیمینٹ وائنڈنگ میں سطح کی تہہ

زخم کا مرکب حصہ عام طور پر کئی تہوں پر مشتمل ہوتا ہے۔ مسلسل گھومنا یا کپڑا مطلوبہ کمک فراہم کرتا ہے، جبکہ رال ریشوں کو تیار شدہ ٹکڑے میں جوڑ دیتی ہے۔

ایک کاربن فائبر محسوس کیا جا سکتا ہے ایک علیحدہ سطح پرت کے طور پر شامل کیا جا سکتا ہے. اس کے کٹے ہوئے ریشوں کو مسلسل یارن کے طور پر ترتیب دینے کی بجائے غیر بنے ہوئے ڈھانچے کے ذریعے تقسیم کیا جاتا ہے۔ یہ مواد کو خمیدہ سطحوں کو ڈھانپنے اور بنیادی کمک کے بصری پیٹرن کو کم کرنے کے لیے موزوں بناتا ہے۔

پرت کو ٹکڑے ٹکڑے میں اندر، باہر یا کسی اور مخصوص جگہ پر رکھا جا سکتا ہے۔ اس کی پوزیشن تیار جزو کی تعمیر کی طرف سے مقرر کیا جاتا ہے.

زخم کی جامع مصنوعات کے لیے درخواستیں۔

ایف آر پی اور سی ایف آر پی پائپ

جامع پائپ عام طور پر مختلف زاویوں پر مضبوطی کے زخم کے ساتھ بیلناکار مینڈریل پر تیار کیے جاتے ہیں۔ محسوس ہونے والی سطح کو اندرونی یا بیرونی پرت میں شامل کیا جاسکتا ہے جب تقسیم شدہ کاربن فائبر سطح کی ضرورت ہو۔

یہ سمیٹنے کے انداز پر زیادہ مسلسل فائبر کوریج بھی فراہم کرتا ہے۔ تاہم، آخری سطح رال اور علاج کے عمل کے ساتھ ساتھ محسوس سے متاثر ہوتی ہے۔

کیمیکل اسٹوریج ٹینک

فلیمینٹ واؤنڈ ٹینک اکثر شیشے کے فائبر، کاربن فائبر اور رال کے نظام کو مختلف ٹکڑے ٹکڑے کی پوزیشنوں میں یکجا کرتے ہیں۔ کاربن محسوس کیا جا سکتا ہے جہاں مخصوص تعمیر کاربن پر مبنی سطح کی پرت کا مطالبہ کرتی ہے.

کیمیائی خدمت کے لئے، مکمل ٹکڑے ٹکڑے پر غور کرنے کی ضرورت ہے. رال کا انتخاب اور ذخیرہ شدہ میڈیم خاص طور پر اہم ہیں۔

پریشر ویسلز

دباؤ والے برتنوں کو کنٹرول شدہ کمک کی جگہ اور سمیٹنے والے زاویوں کی ضرورت ہوتی ہے کیونکہ ٹکڑے ٹکڑے میں اندرونی دباؤ ہوتا ہے۔ ایک محسوس شدہ پرت مرکزی ساختی سمیٹ سے مختلف کام کرتی ہے۔

اس وجہ سے، ساختی کمک اور سطح کی پرت کو ٹکڑے ٹکڑے کے ڈیزائن میں الگ الگ بیان کیا جانا چاہیے۔

دیگر زخم کے اجزاء

دیگر ممکنہ ایپلی کیشنز میں کمپوزٹ رولرس، انڈسٹریل ٹیوب، سلنڈرکل ہاؤسنگ اور منتخب CFRP اجزاء شامل ہیں۔ عام خصوصیت ایک مڑے ہوئے یا بیلناکار سطح ہے جو سمیٹنے کے عمل سے بنتی ہے۔

کٹی فائبر کا ڈھانچہ

محسوس شدہ اور بنے ہوئے کاربن تانے بانے کے درمیان فرق فائبر کی ساخت سے شروع ہوتا ہے۔

بنے ہوئے تانے بانے میں متعین سمتوں میں ترتیب دیئے گئے مسلسل سوت استعمال ہوتے ہیں۔ اسے منتخب کیا جاتا ہے جب دشاتمک کمک کی ضرورت ہوتی ہے۔

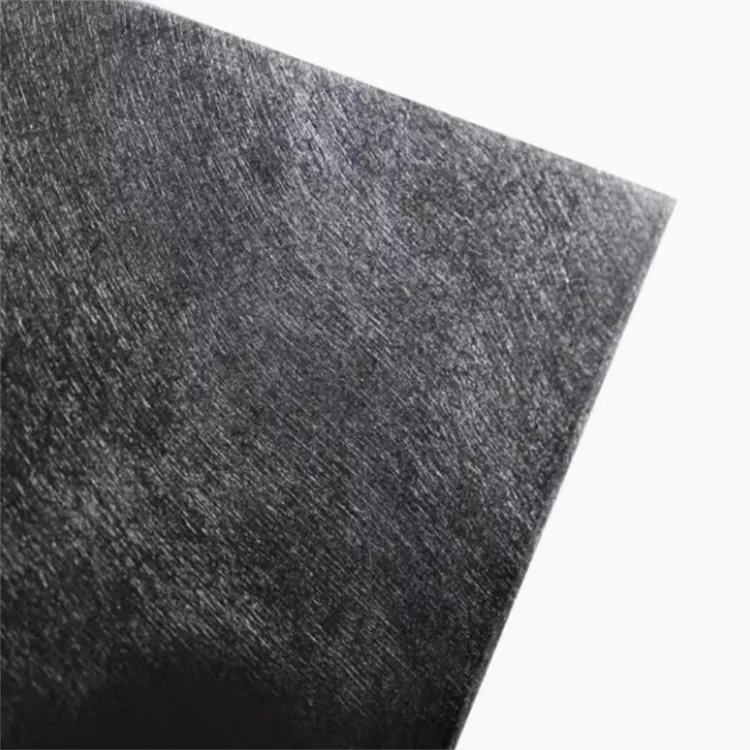

کاربن فائبر فیلٹ ایک غیر بنے ہوئے پرت کے ذریعے تقسیم شدہ کٹے ہوئے ریشوں کا استعمال کرتا ہے۔ کوئی مقررہ بُنا ہوا 0° یا 90° یارن پیٹرن نہیں ہے۔ نتیجے کے طور پر، محسوس ایک ہی دشاتمک ساخت کو متعارف کرائے بغیر ایک خمیدہ سطح پر پھیل سکتا ہے۔

یہ براہ راست مساوی کے بجائے محسوس اور بنے ہوئے تانے بانے کو تکمیلی مواد بناتا ہے۔ ایک کنٹرول کمک واقفیت فراہم کرتا ہے؛ دوسرا تقسیم شدہ سطح کی کوریج فراہم کرتا ہے۔

سمیٹ کے دوران رال گیلے آؤٹ

رال گیلا آؤٹ ایک موجودہ سمیٹنے کے عمل میں محسوس کو متعارف کرواتے وقت جانچنے کے لیے عملی نکات میں سے ایک ہے۔

رال کو ٹھیک کرنے سے پہلے کٹے ہوئے فائبر کے ڈھانچے میں گھسنا چاہیے۔ رال کی واسکاسیٹی، رال کا مواد، استعمال کا طریقہ، سمیٹنے کی رفتار اور درجہ حرارت یہ سب پر اثر انداز ہوتا ہے کہ یہ کتنی جلدی اور یکساں طور پر ہوتا ہے۔

Yuruis supplies the material as a non-woven carbon fiber felt. Its performance during winding is still related to the customer's resin and processing conditions.

اصل رال سسٹم کا استعمال کرتے ہوئے ایک پروڈکشن ٹرائل صرف اس کی تفصیلات سے مواد کا فیصلہ کرنے سے زیادہ مفید ہے۔ یہ ظاہر کرتا ہے کہ حقیقی عمل کے دوران کس طرح محسوس کیا جاتا ہے، مینڈریل کے مطابق ہوتا ہے اور گیلا ہوتا ہے۔

کیورنگ کے بعد سطح کی ظاہری شکل

تنت کے زخم والے جزو کی سطح اکثر نیچے کمک کے نمونے کی عکاسی کرتی ہے۔ ایک تقسیم شدہ محسوس شدہ پرت زیادہ مسلسل کاربن فائبر کی سطح بنانے میں مدد کر سکتی ہے۔

دستیاب سطح کی وضاحتیں ہیں:

چمکدار

میٹ

50% چمکدار

یہ سطحی اختیارات فراہم کردہ مواد کی وضاحت کرتے ہیں۔ وہ خود حتمی شکل کا تعین نہیں کرتے۔

رال کی تشکیل، مینڈریل یا مولڈ کی حالت، کیورنگ ٹمپریچر اور پوسٹ پروسیسنگ سبھی تیار کمپوزٹ کی ظاہری شکل کو بدل سکتے ہیں۔

مواد کی ترتیب

صحیح تفصیلات کا انتخاب

فیلٹ کو سمیٹنے کے اصل عمل سے مماثل ہونا چاہئے۔ پروڈکٹ کا سائز، رال اور سطح کے تقاضے صرف موٹائی کے مقابلے میں زیادہ مفید نقطہ آغاز ہیں۔

جزو جیومیٹری

قطر، لمبائی اور گھماؤ اس بات کو متاثر کرتا ہے کہ مواد کو مینڈریل پر کیسے رکھا اور رکھا جاتا ہے۔ ایک سیدھے پائپ اور بڑے ٹینک کو پیداوار کے دوران مختلف ہینڈلنگ کی ضرورت پڑ سکتی ہے۔

رال سسٹم

رال کی قسم اور جہاں ممکن ہو، اس کی عام پروسیسنگ کے حالات کی وضاحت کریں۔ viscosity اور رال کی درخواست گیلے آؤٹ پر براہ راست اثر ہے.

سطح کی ضرورت

اس بات کی وضاحت کریں کہ آیا بنیادی ضرورت فائبر کوریج، سطح کی ساخت یا کسی خاص فراہم کردہ تکمیل کی ہے۔ دستیاب اختیارات چمکدار، دھندلا اور 50% چمکدار ہیں۔

طول و عرض

معیاری چوڑائی 1 میٹر اور 1.25 میٹر ہے۔ موٹائی، لمبائی اور طول و عرض پیداوار کی ضرورت کے مطابق بنایا جا سکتا ہے.

سمیٹنے کے حالات

سمیٹنے کی رفتار، رال کی درخواست اور مواد کو کھلانے پر غور کیا جانا چاہیے جب فیلٹ کو خودکار یا مسلسل لائن پر استعمال کیا جائے۔

وائنڈنگ لائن پر ٹرائل

ایک چھوٹا پروڈکشن ٹرائل ان سوالوں کا جواب دے سکتا ہے جو مادی تفصیلات نہیں دے سکتا۔ گاہک کی عام رال، سمیٹنے کی رفتار اور علاج کے حالات سے محسوس کیا جا سکتا ہے۔

مشاہدہ کرنے کے لئے اہم نکات یہ ہیں:

· کھانا کھلانا اور سنبھالنا

· مینڈریل سے مطابقت

· رال گیلی آؤٹ

· فائبر کی تقسیم

· کیورنگ کے بعد سطح کی حالت

· موجودہ لیمینیٹ کے ساتھ مطابقت

ایک موجودہ مواد کی تفصیلات، ڈرائنگ یا نمونہ استعمال کیا جا سکتا ہے جب محسوس کو ایک قائم کردہ سمیٹ کے عمل میں متعارف کرایا جا رہا ہے.

فلیمینٹ واؤنڈ کمپوزٹ مینوفیکچرنگ کے لیے

فلیمینٹ وائنڈنگ کے لیے کاربن فائبر سرفیس فیلٹ جامع پائپ، کیمیکل ٹینک، پریشر ویسلز، رولرس، ہاؤسنگز اور زخم کے دیگر اجزاء کے لیے فراہم کیا جاتا ہے۔

معیاری چوڑائی 1 میٹر اور 1.25 میٹر ہے۔ موٹائی، لمبائی اور طول و عرض پیداوار کی ضرورت کے مطابق دستیاب ہیں۔

ایک مخصوص ایپلی کیشن کے لیے، جزو جیومیٹری، رال سسٹم، لیمینیٹ پوزیشن اور مطلوبہ سطح کی تکمیل تفصیلات کے لیے بنیادی معلومات فراہم کرتی ہے۔

اکثر پوچھے گئے سوالات

فلیمینٹ وائنڈنگ کے لیے کاربن فائبر کی سطح کیا ہے؟

یہ ایک غیر بنے ہوئے کٹے ہوئے کاربن فائبر کا مواد ہے جو فلیمینٹ واؤنڈ کمپوزٹ ڈھانچے میں سطح یا فنکشنل پرت کے طور پر استعمال ہوتا ہے۔ یہ مرکزی ساختی تہہ کے لیے استعمال ہونے والی مسلسل کمک سے مختلف ہے۔

کیا بیلناکار مرکب مصنوعات پر محسوس کیا جا سکتا ہے؟

جی ہاں غیر بنے ہوئے ڈھانچے بیلناکار اور خمیدہ سطحوں کی پیروی کر سکتے ہیں۔ اصل ہینڈلنگ محسوس شدہ تفصیلات، مصنوعات کے قطر اور سمیٹنے کے عمل پر منحصر ہے۔

کیا یہ بنے ہوئے کاربن تانے بانے کی طرح ہے؟

نمبر. بنے ہوئے کاربن کپڑے میں متعین سمتوں میں مسلسل یارن ہوتے ہیں۔ فیلٹ میں تقسیم شدہ کٹے ہوئے ریشے ہوتے ہیں اور اسے مختلف ٹکڑے ٹکڑے کرنے کے لیے استعمال کیا جاتا ہے۔

کیا اسے epoxy یا vinyl ester resin کے ساتھ استعمال کیا جا سکتا ہے؟

یہ مختلف رال نظام کے ساتھ عملدرآمد کیا جا سکتا ہے. گیلے آؤٹ کا انحصار رال کی viscosity، درخواست کا طریقہ، درجہ حرارت، رال کے مواد اور علاج کے حالات پر ہوتا ہے۔

کیا سطح کی تکمیل دستیاب ہیں؟

دستیاب وضاحتیں چمکدار، دھندلا اور 50% چمکدار ہیں۔ حتمی شکل رال، مینڈریل یا مولڈ کی سطح اور علاج کے عمل پر بھی منحصر ہے۔

کیا چوڑائی اور موٹائی کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں معیاری چوڑائی 1 میٹر اور 1.25 میٹر ہے۔ موٹائی، لمبائی اور طول و عرض درخواست کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے.

کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟

مفید معلومات میں اجزاء کا سائز اور شکل، رال کی قسم، محسوس شدہ طول و عرض، سطح کی ضرورت اور تخمینی مقدار شامل ہیں۔ ایک موجودہ مواد کی تفصیلات یا نمونہ غیر معیاری ایپلی کیشنز کے لیے مددگار ہے۔

کیا نمونے فراہم کیے جا سکتے ہیں؟

مطلوبہ طول و عرض اور درخواست کے مطابق نمونے کی مقدار پر تبادلہ خیال کیا جاسکتا ہے۔ اصل رال اور سمیٹنے کے عمل کے ساتھ محسوس کی جانچ پیداوار کے لیے براہ راست حوالہ فراہم کرتی ہے۔
