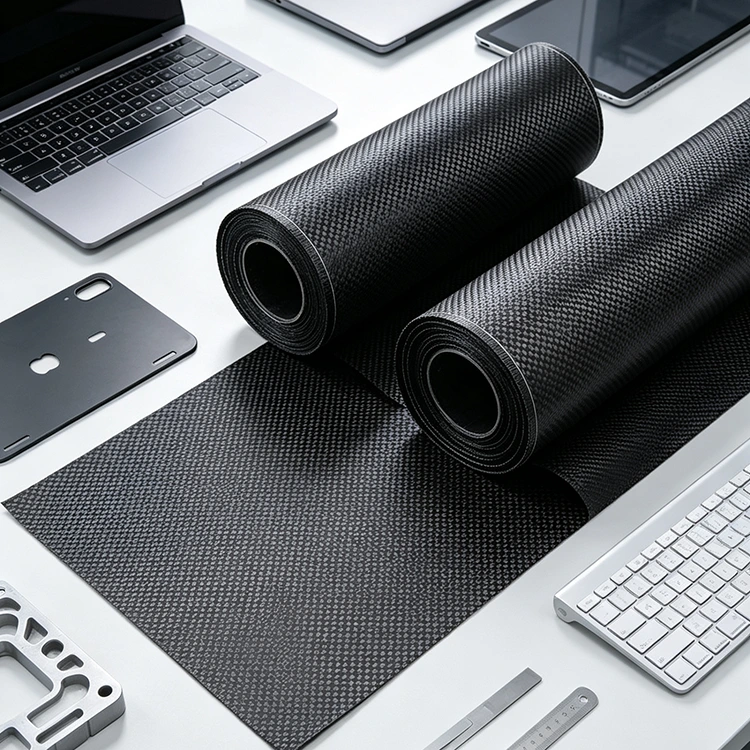

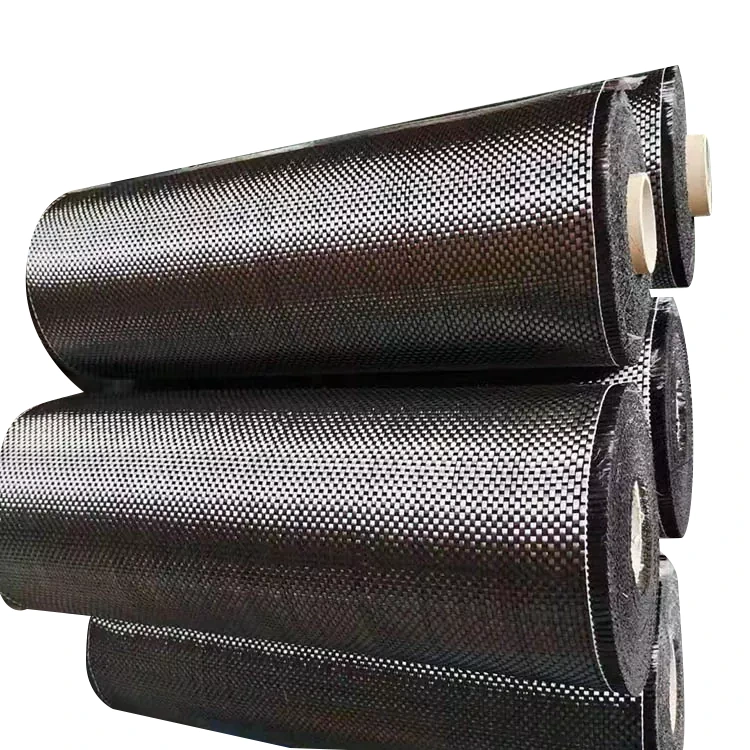

سادہ ویو کاربن فائبر فیبرک

سادہ ویو کاربن فائبر فیبرک ایک باقاعدہ بنے ہوئے ڈھانچے کو بنانے کے لیے وارپ اور ویفٹ یارن کے ایک سادہ اوور انڈر لیسنگ کا استعمال کرتا ہے۔ بار بار کراسنگ پوائنٹس تانے بانے کو ایک مستحکم سطح فراہم کرتے ہیں جو کہ کمپوزٹ لیٹ اپ کے دوران شناخت کرنا، کاٹنا اور پوزیشن کرنا نسبتاً آسان ہے۔ وارپ اور ویفٹ ڈائریکشنز بھی بصری طور پر واضح ہیں، جس سے پروڈکشن ٹیموں کو ایک سے زیادہ پلیز تیار کرتے وقت مطلوبہ سمت کو برقرار رکھنے میں مدد ملتی ہے۔

جامع مینوفیکچرنگ کے لیے، یہ باقاعدہ ڈھانچہ اس وقت مفید ہوتا ہے جب مواد کو ایک حصے سے دوسرے حصے میں مستقل طور پر ہینڈل کرنے کی ضرورت ہوتی ہے۔ تانے بانے کا وزن، کاربن فائبر کا درجہ، سوت کی گنتی، چوڑائی اور رال کی مطابقت کو اب بھی الگ سے بتانے کی ضرورت ہے کیونکہ صرف بنائی کا نمونہ تیار شدہ ٹکڑے کی مکینیکل خصوصیات کی وضاحت نہیں کرتا ہے۔

کس طرح سادہ بنائی کپڑے کی ہینڈلنگ کو متاثر کرتی ہے۔

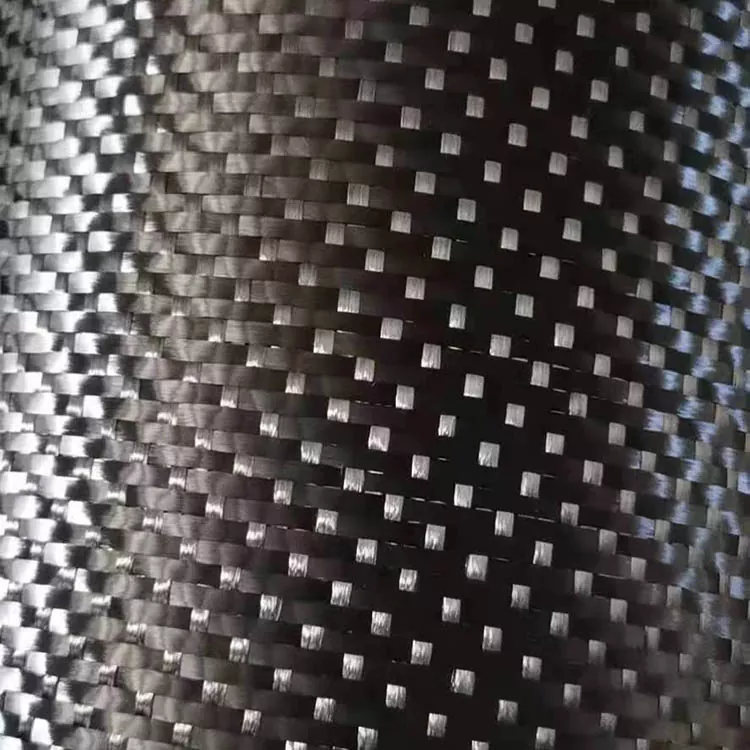

ایک سادہ بنائی میں، ہر وارپ سوت لگاتار ویفٹ سوت کے اوپر سے گزرتا ہے۔ یہ ایک نسبتاً مستحکم تانے بانے کا ڈھانچہ بناتا ہے جس میں باقاعدہ گرڈ جیسی ظاہری شکل ہوتی ہے۔

کٹنگ اور لیٹ اپ کے دوران، واضح وارپ اور ویفٹ ڈائریکشنز یہ چیک کرنا آسان بناتی ہیں کہ آیا لیمینیٹ ڈرائنگ کے مطابق پلائی رکھا گیا ہے۔ یہ خاص طور پر مفید ہے جب ایک ہی رول سے کئی تہوں کو کاٹا جاتا ہے اور ہر پرت کو ایک مستقل سمت برقرار رکھنے کی ضرورت ہوتی ہے۔

اسی تعمیر کی بھی حدود ہیں۔ چونکہ یارن کثرت سے آپس میں جڑے رہتے ہیں، اس لیے تانے بانے ڈھیلے یا انتہائی ڈریپبل کمک کی طرح برتاؤ نہیں کرتے۔ سخت ریڈی، گہری شکل یا پیچیدہ سہ جہتی سانچوں پر، اصل مواد کو پروڈکشن سے پہلے جزو جیومیٹری کے خلاف جانچنا چاہیے۔

اس وجہ سے، تانے بانے کے انتخاب میں کمک کی ضرورت اور مینوفیکچرنگ کے دوران مواد کو کاٹنے، پوزیشن میں رکھنے اور بننے کا طریقہ دونوں پر غور کرنا چاہیے۔

ویو سٹرکچر اور لیمینیٹ ڈیزائن

ایک بُنا کاربن فائبر کپڑا تانے اور ویفٹ دونوں سمتوں میں کمک فراہم کرتا ہے۔ یہ یک طرفہ کمک سے مختلف ہے، جہاں زیادہ تر مسلسل ریشے ایک بنیادی سمت کے ساتھ مرتکز ہوتے ہیں۔

لیمینیٹڈ کمپوزٹ کے لیے، بنے ہوئے تانے بانے انفرادی پلائی کے اندر متوازن کمک کا انتظام فراہم کر سکتے ہیں۔ تاہم، جزو کی حتمی فائبر واقفیت اب بھی مکمل لیمینیٹ شیڈول سے طے ہوتی ہے، بشمول پلائی سمت، تہوں کی تعداد، کپڑے کا وزن اور حصہ جیومیٹری۔

بنائی کو طاقت کا براہ راست اشارہ نہیں سمجھا جانا چاہئے۔ ایک ہی بنے ہوئے دو کپڑے مختلف جامع خصوصیات پیدا کر سکتے ہیں جب ان کے کاربن فائبر کے درجات، قطعی وزن، رال کے نظام یا فائبر کے حجم کے حصے مختلف ہوں۔

مختلف جیومیٹریوں کے لیے فیبرک کا انتخاب

بنے ہوئے کمک کی مناسبیت جزوی طور پر تیار شدہ جزو کی شکل پر منحصر ہے۔ ہلکے منحنی خطوط والے فلیٹ پینلز اور اجزاء کو ڈھانپنا عام طور پر آسان ہوتا ہے کیونکہ تانے بانے کو سطح کی سمت میں بڑی تبدیلیوں کو ایڈجسٹ کرنے کی ضرورت نہیں ہوتی ہے۔

زیادہ پیچیدہ سانچوں کو ڈریپ پر زیادہ توجہ کی ضرورت ہوتی ہے۔ جب تانے بانے کو سخت رداس کے ارد گرد مجبور کیا جاتا ہے، تو وارپ اور ویفٹ ایک دوسرے کی نسبت بدل سکتے ہیں، جس سے مقامی بگاڑ یا جھریاں پیدا ہوتی ہیں۔ یہ اثرات سطح کی ظاہری شکل اور ٹکڑے ٹکڑے کی مستقل مزاجی دونوں کو متاثر کر سکتے ہیں۔

ایک نئے اجزاء کے لیے، ایک چھوٹا سا فارمنگ ٹرائل اس بات کا تعین کرنے میں مدد کر سکتا ہے کہ آیا منتخب شدہ فیبرک کا وزن اور تعمیر ضرورت سے زیادہ مسخ کیے بغیر سانچے کی پیروی کر سکتی ہے۔ کٹنگ پیٹرن، پلائی اورینٹیشن اور ترتیب کی ترتیب کو ایک ساتھ مل کر غور کرنا چاہیے بجائے اس کے کہ فیبرک کو مینوفیکچرنگ کے عمل سے الگ کر کے جائزہ لیا جائے۔

فلیٹ اور آہستہ سے خم دار حصے

باقاعدگی سے بنے ہوئے تعمیرات کو فلیٹ پینلز، کور، پلیٹوں اور اعتدال پسند گھماؤ والے اجزاء پر رکھنا اکثر آسان ہوتا ہے۔ نظر آنے والا گرڈ پیٹرن لیٹ اپ کے دوران ملحقہ پلائیوں کی واقفیت کو جانچنا نسبتاً سیدھا بناتا ہے۔

پیچیدہ مولڈ شکلیں

گہری شکل یا سخت ریڈیائی کے لیے، ڈریپ اور شیئر رویہ زیادہ اہم ہو جاتا ہے۔ تانے بانے کو اصل یا نمائندہ سانچے پر جانچا جانا چاہئے، خاص طور پر جب تیار شدہ سطح نظر آئے۔

Yuruis کیا فراہم کر سکتا ہے

تانے بانے کی تفصیلات جامع مینوفیکچرنگ کے عمل کی ضروریات کے گرد بیان کی جا سکتی ہیں۔ تصدیق کرنے کے لیے عام اشیاء میں شامل ہیں:

· سادہ بنائی کی تعمیر

· کاربن فائبر گریڈ

· اصلی وزن / GSM

· کپڑے کی چوڑائی

· رول کی لمبائی

· موٹائی

· سطح کی ضروریات

رال مطابقت

· مقصد مولڈنگ کا عمل

جب مواد کو موجودہ پروڈکشن تصریح سے تبدیل یا ملایا جا رہا ہو، موجودہ فیبرک ڈیٹا شیٹ، نمونہ یا معلوم GSM فراہم کرنے سے مطلوبہ تعمیر کو مزید درست طریقے سے بیان کرنے میں مدد مل سکتی ہے۔

عام سادہ بنائی تفصیلات

کٹنگ سے لیمینیشن تک

رال متعارف کرانے سے پہلے، تانے بانے عام طور پر تیاری کے کئی مراحل سے گزرتے ہیں۔ مطلوبہ طول و عرض کو نشان زد اور کاٹا جاتا ہے، پھر ہر پلائی کو ٹکڑے ٹکڑے کے ڈیزائن کے مطابق رکھا جاتا ہے۔

ملٹی لیئر اجزاء کے لیے، پروڈکشن ٹیم کو مطلوبہ کمک کے انتظام کو حاصل کرنے کے لیے یکے بعد دیگرے پلائیوں کی سمت تبدیل کرنے کی ضرورت پڑ سکتی ہے۔ چونکہ سادہ بنے ہوئے تانے بانے میں تانے اور ویفٹ کی سمتوں میں فرق کرنا آسان ہوتا ہے، لہٰذا صرف کٹنگ مارکس پر انحصار کیے بغیر لیٹ اپ کے دوران واقفیت کی جانچ کی جا سکتی ہے۔

ہینڈلنگ کے دوران، غیر ضروری کھینچنے سے گریز کرنا چاہئے۔ ضرورت سے زیادہ تناؤ یا بار بار حرکت مقامی دھاگے کی ترتیب کو بدل سکتی ہے، جو مولڈنگ کے بعد ظاہر ہو سکتی ہے۔ ہینڈلنگ کی مطلوبہ مقدار کا انحصار تانے بانے کے وزن، بنائی کی تنگی اور جزو جیومیٹری پر بھی ہے۔

کمپوزٹ مینوفیکچرنگ میں ایپلی کیشنز

سادہ بنے ہوئے کاربن فائبر فیبرک کو ڈھلے ہوئے جامع اجزاء میں استعمال کیا جا سکتا ہے جہاں ایک باقاعدہ بُنی کمک حصہ کے ڈیزائن اور مینوفیکچرنگ کے عمل سے مطابقت رکھتی ہے۔

آٹوموٹو ایپلی کیشنز میں، یہ اندرونی تراشوں، پینلز، کور اور منتخب ساختی یا نیم ساختی جامع حصوں کے لیے استعمال کیا جا سکتا ہے۔ فیبرک کی مطلوبہ تعمیر کا انحصار جزو جیومیٹری اور ٹکڑے ٹکڑے کی تفصیلات پر ہے۔

سائیکلوں اور کھیلوں کے سامان کے لیے، بنے ہوئے کاربن فائبر کو مولڈ لیمینیٹ میں شامل کیا جا سکتا ہے جہاں اجزاء کے ڈیزائن کے ذریعے مطلوبہ فائبر واقفیت اور موٹائی قائم کی جاتی ہے۔

الیکٹرانکس اور صنعتی آلات میں، کاربن فائبر کے تانے بانے کو ہاؤسنگ، پینلز اور دیگر جامع ڈھانچے میں استعمال کیا جا سکتا ہے۔ چونکہ کاربن فائبر برقی طور پر کنڈکٹیو ہے، اس لیے برقی موصلیت، گراؤنڈنگ اور برقی مقناطیسی تقاضوں پر غور کیا جانا چاہیے جہاں مواد الیکٹرانک اسمبلیوں کے قریب استعمال ہوتا ہے۔

اس لیے فیبرک کی مناسب تصریح کا تعین صرف بنے ہوئے پیٹرن سے کرنے کے بجائے تیار شدہ اجزاء سے کیا جانا چاہیے۔

سطح کی ظاہری شکل اور پروسیسنگ

جب بنا ہوا کاربن فائبر مولڈنگ کے بعد نظر آتا ہے، تو حتمی شکل خشک تانے بانے کے پیٹرن سے زیادہ پر منحصر ہوتی ہے۔ رال کی تقسیم، فائبر کی سیدھ، استحکام، سڑنا کی سطح کی حالت اور مکمل علاج سبھی ٹھیک شدہ حصے کی ظاہری شکل کو متاثر کر سکتے ہیں۔

دکھائی دینے والی سطحوں کے لیے، تانے بانے کو لگاتار رکھا جانا چاہیے اور بچھانے کے دوران غیر ضروری نقل مکانی سے محفوظ رہنا چاہیے۔ ملحقہ ٹکڑوں کو بھی سیدھا کرنے کی ضرورت پڑسکتی ہے تاکہ بنے ہوئے پیٹرن جزو کے ایک حصے سے دوسرے حصے میں نمایاں طور پر تبدیل نہ ہو۔

اگر جزو کو واضح کوٹنگ یا دیگر سطح کا علاج ملتا ہے، تو کوٹنگ کا نظام علاج شدہ مرکب اور مطلوبہ خدمت کے ماحول کے ساتھ ہم آہنگ ہونا چاہیے۔ یکساں خشک تانے بانے کی ظاہری شکل بذات خود مولڈنگ کے بعد ایک جیسی ظاہری شکل کی ضمانت نہیں دیتی۔

اکثر پوچھے گئے سوالات

سادہ ویو کاربن فائبر فیبرک کیا ہے؟

یہ ایک بُنی ہوئی کاربن فائبر کمک ہے جس میں وارپ اور ویفٹ یارن بار بار ایک دوسرے کے اوپر اور نیچے سے گزرتے ہیں۔ یہ واضح طور پر قابل شناخت فائبر سمتوں کے ساتھ ایک باقاعدہ تانے بانے کا ڈھانچہ بناتا ہے۔

سادہ بنا ہوا کاربن فائبر کیسا لگتا ہے؟

وارپ اور ویفٹ ایک بار بار اوور انڈر پیٹرن بناتے ہیں جو ایک باقاعدہ گرڈ جیسی ظاہری شکل پیدا کرتا ہے۔ یہ بصری طور پر جڑواں تانے بانے سے مختلف ہے، جس میں ایک خصوصیت کا اخترن پیٹرن ہے۔

کیا کاربن فائبر کے دکھائی دینے والے حصوں کے لیے سادہ بنائی موزوں ہے؟

جی ہاں باقاعدہ بنائی ایک جامع جزو کی مرئی سطح کا حصہ بن سکتی ہے۔ حتمی شکل رال کی تقسیم، استحکام، مولڈ کی حالت اور سطح کی تکمیل پر بھی منحصر ہے۔

کیا مڑے ہوئے سانچوں پر سادہ بننا استعمال کیا جا سکتا ہے؟

ہاں، لیکن موزونیت کا انحصار مولڈ کے گھماؤ، رداس اور تین جہتی جیومیٹری پر ہے۔ پیچیدہ شکلوں کے لیے، فارمنگ ٹرائل ممکنہ جھریوں، دھاگے کے بگاڑ یا لیٹ اپ کے دوران مشکل کی شناخت میں مدد کر سکتا ہے۔

کیا سادہ بناوٹ مرکب کی طاقت کا تعین کرتی ہے؟

نمبر۔ مکمل شدہ جامع خصوصیات کاربن فائبر گریڈ، فیبرک وزن، رال سسٹم، فائبر والیوم فریکشن، پلائی اورینٹیشن، لیمینیٹ کی موٹائی اور کیورنگ یا مولڈنگ کے حالات پر منحصر ہے۔ بنائی مواد کی تفصیلات کا صرف ایک حصہ ہے۔

کیا کپڑے کے وزن اور چوڑائی کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں وزن، چوڑائی، رول کی لمبائی اور دیگر وضاحتیں پیداوار کی ضرورت کے مطابق بیان کی جا سکتی ہیں۔ کوٹیشن کی درخواست کرتے وقت مطلوبہ کاربن فائبر گریڈ اور مطلوبہ مولڈنگ کا عمل بھی فراہم کیا جانا چاہیے۔

کوٹیشن کے لیے کیا معلومات فراہم کی جانی چاہیے؟

مفید معلومات میں مطلوبہ جی ایس ایم، کاربن فائبر گریڈ، ویو کنسٹرکشن، چوڑائی، رول کی لمبائی، مقدار، ایپلی کیشن اور مولڈنگ کا عمل شامل ہے۔ ایک موجودہ فیبرک تصریح یا نمونہ اس وقت بھی مدد کر سکتا ہے جب مواد کو ایک قائم شدہ پیداواری عمل سے مماثل ہونے کی ضرورت ہو۔

کیا بلک پیداوار سے پہلے نمونے کی جانچ کی جا سکتی ہے؟

نمونہ کی جانچ کا اہتمام اس وقت کیا جا سکتا ہے جب کپڑے کو ڈریپ، رال کی مطابقت، سطح کی ظاہری شکل یا کسی مخصوص جامع مینوفیکچرنگ کے عمل کے ساتھ پروسیسنگ رویے کی جانچ کرنے کی ضرورت ہو۔

کیا سادہ بننا جڑواں باندھنے سے زیادہ مضبوط ہے؟

صرف بنے ہوئے پیٹرن کی بنیاد پر کسی بھی بنائی کو فطری طور پر مضبوط نہیں سمجھا جانا چاہئے۔ تیار شدہ ٹکڑے کی مکینیکل خصوصیات فائبر کی قسم، تانے بانے کا وزن، رال سسٹم، فائبر واقفیت، ٹکڑے ٹکڑے کی تعمیر اور پروسیسنگ کے حالات سے متاثر ہوتی ہیں۔
